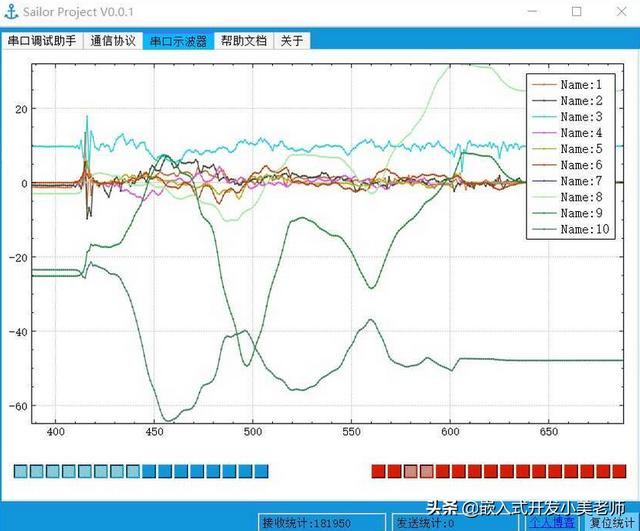

一個開源的QT的串口示波器，很nice

摘要：逛github時看到這個QT的串口示波器，完全開源，支持串口、TCP、波形顯示、通信協議。感覺很不錯，跟以前分享的那個vofa 有點像。感興趣的可以下載下來學習學習。

Sailor Project功能說明

一個開源的QT的串口示波器，很nice

串口調試助手功能

支持傳統的串口調試助手的基本收發功能，同時可以刷新大量的數據而不卡頓
支持保存接收的數據
支持最大200條可編輯指令的設置，并用于多條發送
支持定時器發送
支持換行符替換時間戳功能
支持較多的中文編碼格式
值得注意的是支持Linux簡單的串口調試
支持加載csv表格數據到200條可編輯指令
支持部分窗口配置的保存和重啟恢復（前提是你不會刪除配置文件）

操作說明

注意由于QT自帶文本顯示窗口加載大量數據后會造成軟件卡頓，現解決方案為設定一個顯示緩沖區，在有刷新數據階段（即串口接收數據階段），如果需要保持刷新狀態（即實時顯示接收得數據），則僅顯示顯示緩沖區的內容，你可以使用鼠標移動向上滾動條，停止數據刷新，同時當你向上移動滾動條到一定程度，便會開始加載所有數據，如果你想再次觸發實時刷新數據狀態，只需要將滾動條移動到最低端，并確保有數據接收。

由于保存數據為顯示界面的數據，如果出于刷新狀態，則無法保存所有數據，正確的做法是關閉串口后，將滾動條移動到最頂端，加載全部數據，然后保存窗口數據。

【嵌入式物聯網單片機學習資料】整理了全套精華學習資料，除了教程外，還有一些大廠面經筆試面試題，開源共享給大家。

點擊加V自取：領取資料私信我或者點擊鏈接 http://s.pdb2.com/l/CMIsoKcnATFIF4M

一個開源的QT的串口示波器，很nice

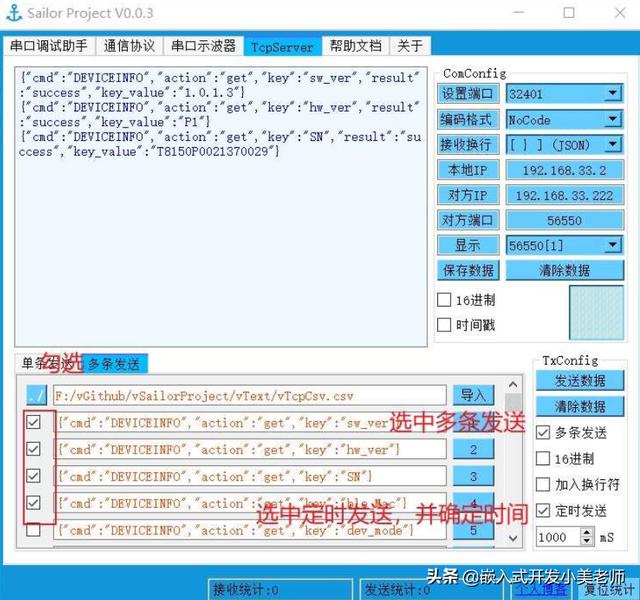

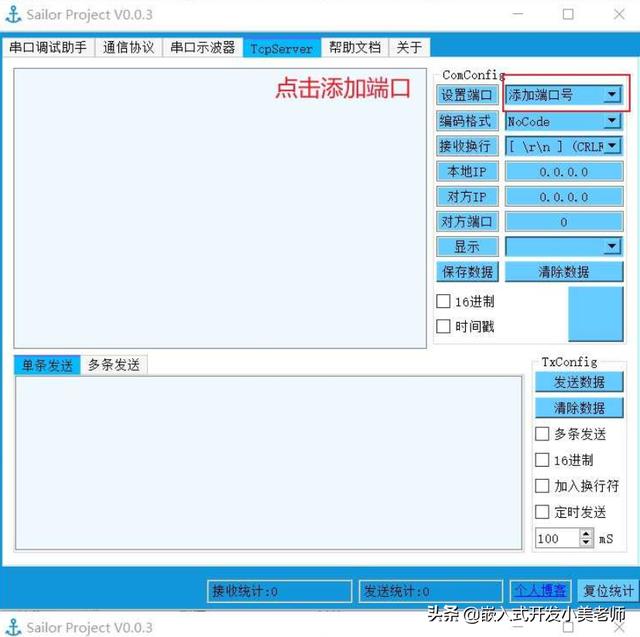

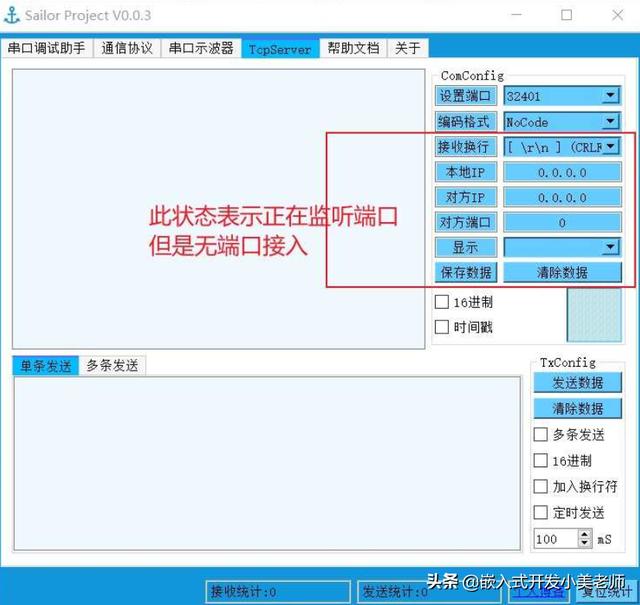

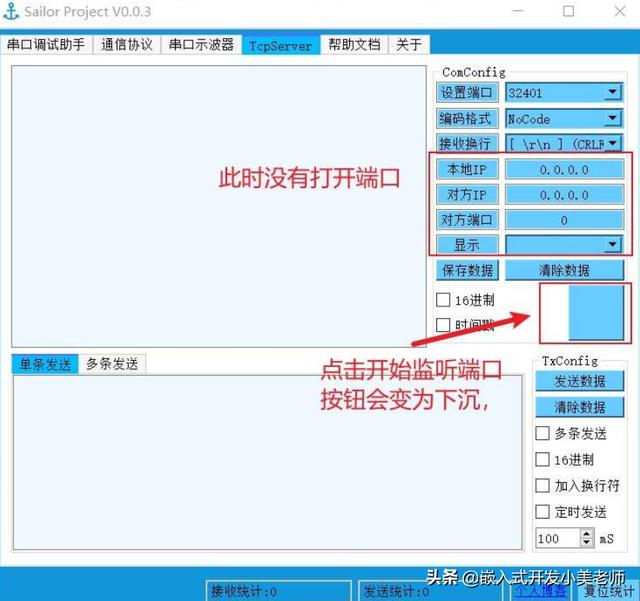

TCPServer界面

一個開源的QT的串口示波器，很nice

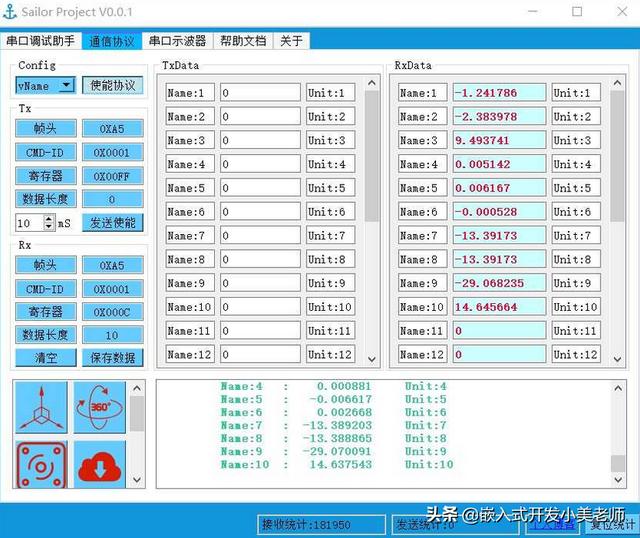

SEASKY串口通信協議

通信方式是串口，配置為波特率115200， 8位數據位， 1位停止位，無硬件流控，無校驗位。

1、通信協議格式

幀頭設備類型設備ID數據ID幀尾Protocol_header(4-byte)equipment_type(2-byte)equipment_id (2-byte)data_id(2-byte)frame_tail(2-byte，CRC16，整包校驗)

2、幀頭詳細定義

一個開源的QT的串口示波器，很nice

3、串口通信協議

int parse_protocol(protocol_struct* pProtocol,uint16_t parseDataLen){ //解析數據，使用前需提前緩沖 pProtocol->message_st.pData int ret = -1; uint16_t pos_offset; frame_struct* pFrameStruct = &pProtocol->frame_st; message_struct* pMessageStruct = &pProtocol->message_st; if (check_protocol_heade(pMessageStruct->pData) == PROTOCOL_RESULT_OK) { //更新幀頭數據 pFrameStruct->header.sof = pMessageStruct->pData[0]; //獲取data段的數據長度 pFrameStruct->header.data_length = (pMessageStruct->pData[2] << 8) | (pMessageStruct->pData[1]); pFrameStruct->header.crc_check = pMessageStruct->pData[3]; //獲取此次數據包長度 pMessageStruct->data_len = pFrameStruct->header.data_length PROTOCOL_DATA_OFFSET 2; //計算解析后得到的 data_union 數據長度 pFrameStruct->frame_user.cmd_data.data_len = (pFrameStruct->header.data_length) / sizeof(data_union); if(pMessageStruct->data_len<=parseDataLen) { if (pMessageStruct->data_len <= pMessageStruct->max_data_len) { if(CRC16_Check_Sum(&pMessageStruct->pData[0], pMessageStruct->data_len) != 0) { pFrameStruct->frame_user.equipment_type = (pMessageStruct->pData[5]<<8) | (pMessageStruct->pData[4]); pFrameStruct->frame_user.equipment_id = (pMessageStruct->pData[7] << 8) | (pMessageStruct->pData[6]); pFrameStruct->frame_user.data_id = (pMessageStruct->pData[9] << 8) | (pMessageStruct->pData[8]); //拷貝 data段指定長度數據 ret = (int)memcpy(&pFrameStruct->frame_user.cmd_data.pData[0], &pMessageStruct->pData[PROTOCOL_DATA_OFFSET], pFrameStruct->header.data_length); pos_offset = pFrameStruct->header.data_length PROTOCOL_DATA_OFFSET; pFrameStruct->frame_tail = (pMessageStruct->pData[pos_offset 1] << 8) | (pMessageStruct->pData[pos_offset]); return PROTOCOL_RESULT_OK; } else { //待解析BUFF超過預定解析數據容量，避免內存越界 PROTOCOL_ERROR_PRINTF("parse_protocol->>CRC16_Check_Sum err!n"); return PROTOCOL_RESULT_CHECK_FRAME_ERR; } } else { //待解析BUFF超過預定解析數據容量，避免內存越界 PROTOCOL_ERROR_PRINTF("parse_protocol->>data_len[%d] > max_data_len[%d]!n", pMessageStruct->data_len, pMessageStruct->max_data_len); return PROTOCOL_RESULT_OUT_OF_LEN; } } else { //通過包頭計算，還未收到完整的數據包// PROTOCOL_ERROR_PRINTF("parse_protocol->>data_len[%d] > max_data_len[%d]!n",// pMessageStruct->data_len,// pMessageStruct->max_data_len); return PROTOCOL_RESULT_OUT_OF_LEN; } } else { //待解析BUFF超過預定解析數據容量，避免內存越界 PROTOCOL_ERROR_PRINTF("parse_protocol->>check_protocol_heade err!n"); return PROTOCOL_RESULT_CHECK_HEAD_ERR; } PROTOCOL_DEBUG_PRINTF("parse_protocol->>check_protocol_heade ok!n"); return PROTOCOL_RESULT_ERR;}
