「智能制造應用案例」案例四：柳工智能鑄造現代化綠（智能制造的靈魂-工業軟件心得）
在鑄造行業“十四五”發展的開局之年，中國鑄造協會在第五屆中國鑄造節上正式向全行業發布了《鑄造行業“十四五”發展規劃》，《規劃》中明確了“智能制造”的發展目標。
智能制造 ：加快行業信息化建設步伐，形成適用典型鑄造工藝和不同產品的智能制造成熟模式，制訂智能鑄造及成熟度評價系列標準，通過典型數字化車間/智能工廠示范建設，引領行業智能制造快速發展。到2025年，培育200個以上數字化車間/智能工廠。
在鑄造行業，柳工柳州鑄造有限公司的智能鑄造現代化綠色工廠作為智能制造示范項目，引領著行業智能制造快速發展。今天將對此項目做詳細介紹。
智能鑄造現代化綠色工廠
一、企業簡介
柳工柳州鑄造有限公司始建于1959年，是中國鑄造協會理事單位，多次榮獲國際鑄造博覽會優質鑄件金獎及中國鑄造行業分行業排頭兵獎項。公司擁有一條德國HWS潮模砂靜壓生產線，一條樹脂砂生產線，一條鋁合金低壓生產線及一條消失模生產線，3套６噸中頻爐，可生產鑄鐵、球墨鑄鐵、蠕墨鑄鐵、合金鑄鐵、鑄鋼、合金鋼及鑄鋁等全系材質；主導產品為液壓缸泵閥、耐磨件、變速箱、驅動橋及汽車底盤鑄件等核心零部件及其加工業務；客戶覆蓋工程機械、農業機械、鐵路、汽車等行業，并與采埃孚、力士樂、康明斯、雷勃、HSW等世界知名企業建立了良好的合作關系，已成為跨行業、跨地區、多元化發展的鑄造企業。
二、項目背景
隨著國家節能、降耗、減排政策的不斷出臺，新一代信息技術與制造業的深度融合正在引發影響深遠的產業變革，形成新的生產方式、產業形態、商業模式和經濟增長點。各個國家都在加大科技創新力度，推動三維（3D）打印、移動互聯網、云計算、大數據、生物工程、新能源、新材料等領域取得新的突破，基于信息系統的智能裝備、智能工廠等智能制造正在引領制造方式變革，是鑄造企業轉型升級、創新發展的重大機遇。柳工柳州鑄造有限公司積極響應國家經濟高質量發展要求，建設綠色化智能化的現代化工廠。
三、實施方案
柳工柳州鑄造有限公司生產線引進了大量智能化設備，包括混砂機、制芯機、自動澆注機、造型機等設備。生產線內配備相應的輥道線及托盤，進行節拍化流程作業，實現生產過程中自動化高度應用。在智能系統方面，目前已擁有SAP、Windchill、泛能效系統、RDM等多套信息化系統，信息化程度在鑄造行業整體較好。本項目將進一步提升工廠智能化水平，提高作業效率，通過生產制造過程中生產、質量、工藝、物料、能源及設備相關的關鍵數據采集、監控和分析，實現鑄件全生產過程可追溯、各工序業務的高效協同、質量過程可分析、生產過程透明化、報表統計更省時等目標。

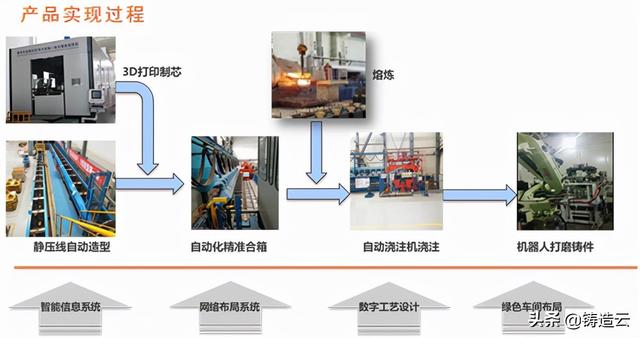

下圖為該項目鑄件自動化生產流程圖。其中具有3D打印制芯、靜壓線自動造型、自動化精準合箱、數控熔煉爐熔煉、自動澆注機澆鑄和后期機器人打磨鑄件等環節，該過程的實現結合了智能化信息系統建設、智能化網絡布局規劃、智能化數字工藝設計、綠色智能車間建設等具體方案。
01.智能化信息系統架構方案
智能化信息系統是智能化工廠建設的基礎，信息化管理可改善企業的管理手段，幫助企業優化現行的管理流程和管理模式。智能化信息系統滿足企業對制造平臺功能的需求，同時將信息系統與整個企業信息化體系融合，成為標準化、開放式、可擴展的工廠信息平臺。

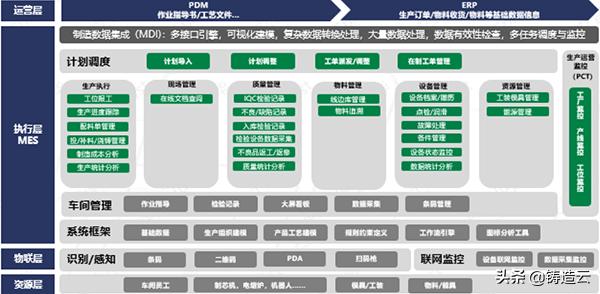

在智能化信息平臺架構上，主要通過四層架構支撐系統運轉，分別為生產資源層、物聯層、中間執行層和運營層（見下圖）。
生產資源層：包括生產線設備如造型機、澆鑄機、電爐、自動加料系統等，該層主要為制造層提供各種底層設備相關數據，方便后續的統一整合和分析。
物聯層：包括車間應用的輔助管理手段，如物料條碼、設備二維碼、掃碼槍、工控機及平板電腦等，該層主要為連接資源層和制造執行層提供媒介。
中間執行層：包括面向車間管控人員部署的各種客戶端，該層主要進行各種信息的數據采集、統一管理。
運營層：信息數據處理和信息發布服務器負責整個系統數據采集、存儲、接口轉換、分析處理、發布及指揮。
02.智能工廠的網絡布局方案

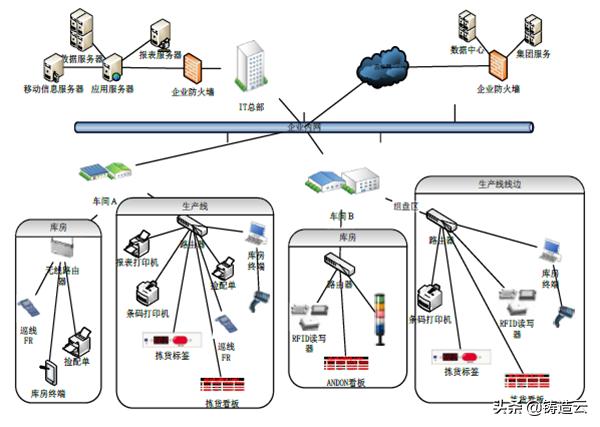

網絡架構和信息系統作為智能化發展的基礎條件，該項目的網絡主要由三層組成，分別是生產線自動化控制網絡、車間信息化系統以及工業以太網、廠級辦公網絡，見圖下圖。
生產線自動化控制網絡層：信息化系統通過OPC通訊協議連接工藝設備PLC。
車間信息化系統工業以太網層：在車間建設工業以太網，數據采集系統的服務器通過工業以太網與生產線的管理客戶端、LED大屏、車間工控機、平板電腦、PDA等連接。
辦公網絡層：智能系統的服務器通過廠級辦公網與ERP、PLM、泛能效管理系統等外圍系統進行通訊。
系統以千兆以太網方式組LAN、服從TCP/IP通信協議，基于Client/Server結構建立統一數據庫，以多工作站式分功能、分級別實現網上資源共享、網絡協調運作功能，并實現與集團公司聯網工作。
03.智能化工藝設計
智能化工藝設計平臺具有鑄件和模具等工藝的設計（CAD）和鑄件凝固仿真（CAE）能力，平臺通過計算機軟件，如CREO、Anycasting等，實現鑄件的結構設計、鑄件的工藝設計、鑄件凝固模擬分析以及后期的鑄件3D尺寸對比分析，大幅提升了工藝設計合格率。
04.綠色車間的智能化

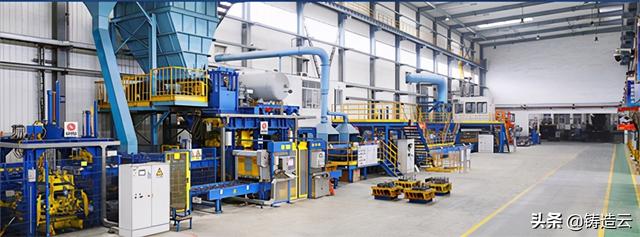

項目中HWS潮模砂生產線主要生產液壓泵閥鑄鐵件，生產節拍可達到105箱／小時，整個潮模砂造型生產線上僅需要6個工作崗位，且無重體力勞動崗位。
生產線上的生產數據可直接同步到互聯網管理系統，通過電腦數據端智能化完成生產質量的管控。生產線配備全自動澆注機，工作節拍達到每箱20s左右，澆注全程由計算機程序精確控制澆注量，保證平穩澆注。澆注機配備專用澆注煙塵除塵器，可吸收90% 以上的澆注煙塵。潮模砂砂處理系統運行一次混2噸砂僅需6分鐘，在計算機數據化控制下，整個系統運行僅需1人遠程監控。整個工廠環境整潔，粉塵含量降低至0.3㎎/m3以下，噪聲程度降低至 82 分貝以下。
四、項目實施效果
項目實施后，可以從設備、工藝角度對生產進行數字化管控，3D打印砂芯、靜壓生產線自動造型、全自動澆注機、半自動淋涂涂料站、機器人打磨鑄件等智能生產技術的應用，取代了傳統鑄造行業的手工制芯、造型、澆注、打磨等生產方式，極大地改善了車間生產環境；同時降低了生產成本，生產效率提高了50%以上，工廠安全也得到了全面提升。
柳工柳州鑄造有限公司的智能鑄造現代化綠色工廠項目的成功實施，在帶動行業智能制造發展方面具有重大意義，為鑄造行業企業轉型升級賦能，推動行業健康發展。
