OLT配置方法以及維護手冊（olt配置視頻教程）

OLT配置手冊以及維護常見問題

OLT作為GPON的核心設備，平時經常遇到各種問題，下面就配置方法以及遇到的問題做一下說明：

一、登錄：

OLT可通過超級終端以及DOS狀態下TELNET命令登錄，也可用交換機的專用軟件SecureCRT進行登錄，正常登錄后界面一致，均可進行平時數據的查看以及配置業務，通常有兩種登錄方式：TL1（大寫）和CLI（小寫）命令，一般TL1進行業務數據的配置以及查看，配置情況以及登錄口令均大寫：SUPERUSER/ANS#150，CLI可進行OLT上下行的關聯情況的配置和查看，配置情況以及登錄口令均小寫：isadmin/ans#150，下面以221.131.22.11進行說明。

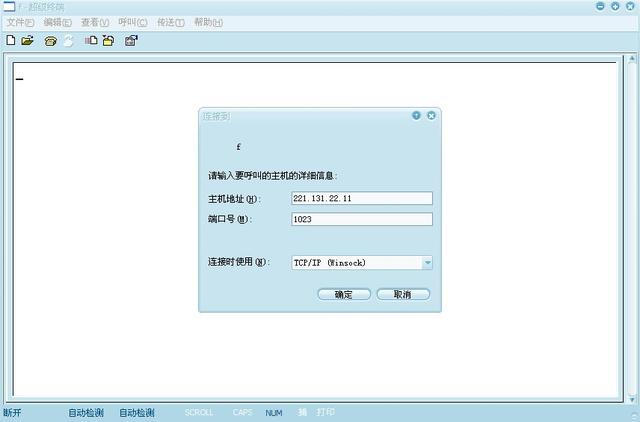

1. 超級終端登錄：

進入后選擇T（TL1命令），輸入口令即可，

Enter Username : SUPERUSER /Enter Password : ANS#150

CLI命令如圖：

進入后直接輸入口令即可。login: isadmin /password: ans#150

2. telnet登錄方式：

在cmd界面下直接輸入telnet d.d.d.d 1023即可登錄TL1命令

進入后輸入口令即可進行操作；

在cmd界面下輸入telnet d.d.d.d 即可登錄cli命令，如圖

進入后輸入口令即可。

3. SecureCRT登錄：

點擊快速鏈接，選擇Telnet協議，主機名稱為該OLT的帶內管理IP，如221.131.22.11，端口為1023，如圖所示：

進入后輸入口令即可登錄TL1命令；

同樣道理CLI命令如圖：

輸入口令即可登錄。

由于是公網設備，對于部分大局點，已經設置了ACL，不允許隨便訪問，因此需要通過網管的跳登，網管的IP地址為211.142.35.198，登錄協議為SSH2，端口：22，用戶名：testwlan ,登錄密碼為：7342gPON@wlan .在如下界面下跳登即可：

2、 數據的查看以及配置：

1. TL1數據的配置

總體來說，TL1數據配置分幾大類：1.ENT_創建；2.ED_修改；3.DLT_刪除；4.RTRV_查詢。一般情況下只有在前期進行數據配置的時候才會有ENT，數據配置后自動保存，沒有特殊情況不會進行ED以及DLT的操作，而平時最常用的則為RTRV命令,下面專門針對RTRV進行說明；

登錄成功后輸入RTRV，進入如下界面：

即可進行如圖標記的各種查詢，平時用的較多查詢為ONT（ONU），ALM(告警)，PONvlan(vlan的配置)，PONFDBDYNAMIC（故障處理vlan學習下聯mac），PON（PON口狀態），EQPT（板卡狀態）等，輸入后回車可進行下一步的選擇，也可進行ALL的選擇，根據自己需要而定。

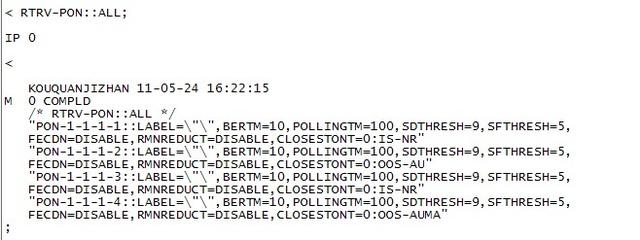

以PON為例查詢如圖：

圖中看到1.3口IS狀態表示PON口開啟，下面連接設備；2口OOS-AU為自動關閉狀態，一旦下面連接設備即可開啟，可收到PON的光；4口OOS-AUMA為手動關閉狀態，下面連接設備也不會收到OLT的發光，需要我們手動進行開啟。

查詢ONT時也同樣道理，IS代表ONU開啟運行狀態，OOS-AU表示自動關閉狀態，OOS-AUMA表示手動關閉狀態。

在TL1命令下系統默認分號;為結束狀態，輸入分號不管命令成功與否系統就會執行。成功返回為：COMPLD,失敗則返回：DENY.

下面列舉平時常用的全命令以及釋義：

1. RTRV-ALM-ALL; 查看所有告警信息

2. RTRV-EQPT::ALL; 查看OLT所有板卡狀態

3. RTRV-ONT::ALL; 查看所有ONU狀態信息

4. RTRV-ONT::ONT-1-1-1-1-1; 查看單個ONU狀態，第三個1為板卡位置，第四個1代表PON口位置，第五個1代表ONU的網絡位置。

5. RTRV-ONT::ONT-1-1-1-1-1&&-32; 查看第一PON口下所有ONU狀態

6. RTRV-PONFDBDYNAMIC::PONVLAN-2200; 查看2200這個VLAN下聯所帶MAC地址

7. RTRV-SERVICE-HSI::ALL; 查看HSI數據配置信息（針對前期16160E-A）

RTRV-SERVICE-FLOW::ALL; 查看FLOW數據配置信息（針對后期各種型號E-P）

注：此命令查詢為所有業務數據查詢，數據量大，一般要有選擇性的查詢。

8.REPT-OPSTAT-OPTICS::ONT-1-1-1-1-1; 查看第一板卡第一PON口第一臺ONU的光衰情況

9.REPT-OPSTAT-PON::PON-1-1-1-1; 查看第一PON口各ONU的誤碼率

10.RTRV-IPPORT::NTENET; 查看管理IP

RTRV-NE-ALL; 查看網關

11.REPT-OPSTAT-EQPT::LT-1-1-1;

REPT-OPSTAT-EQPT::NTA; 查看板卡目前的溫度信息

退出TL1命令前最好不要直接關閉，輸入：LOGOFF后正常退出為宜。

2. CLI數據的配置

CLI命令下應用較少，但起的作用卻至關重要，最常應用為幾種：1.上聯端口的狀態查詢；2.VLAN關聯MAC地址的查詢；3.VLAN的關聯情況查詢；下面就每種應用做下說明：

1. 上聯端口狀態查詢：show interface shub port

在admin-status下顯示為OLT上聯端口狀態設置為up，oper-status下顯示為能否收到上聯設備的光，up表示正常，down表示上聯光路不通，另外，圖中upstream-bw上聯端口1和3進行捆綁設置，由于另一條光路不通，對上聯端口3進行關閉，否則在CLI命令下會不間斷的出現端口無光的告警；

info configure interface shub port 1 查詢上聯端口1的具體配置情況

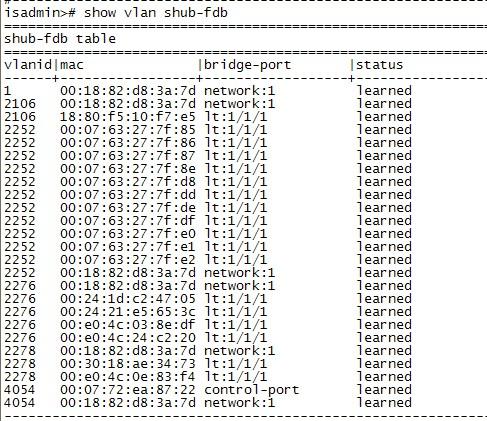

2. VLAN關聯MAC地址的查詢：show vlan shub-fdb

network：1表示vlan關聯了上聯端口1，前面的mac從上聯設備學習過來

lt：1/1/1 表示vlan關聯了下聯第一塊板卡，mac地址從下聯設備學習所得

control-port 表示此OLT的管理vlan，管理vlan只需要終止至OLT即可，可不用關聯下聯，這里學不到下聯設備的mac

如果VLAN學習mac較多，返回數據較多，可專門針對單個vlan進行查詢，如：

show vlan shub-fdb 2252

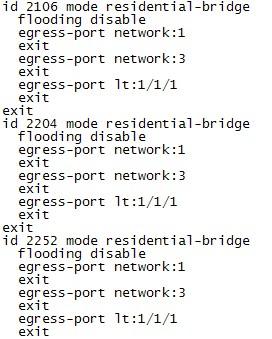

3. VLAN的關聯情況查詢：info configure vlan shub id

數據創建時vlan2106等只對上聯端口1進行了關聯，由于上聯1和3進行了捆綁，所以這里會看到vlan2106也同樣關聯了端口3，做捆綁的目的就是預防萬一端口1光路不通，端口3仍然可實現業務的暢通，不會造成業務的中斷；

lt：1/1/1 表示vlan2106只關聯了下聯第一板卡，如果第二板卡需要開通業務，需要再對第二板卡進行關聯；

mode residential-bridge 是對vlan設置了橋接模式

同樣，此命令后也可跟具體的vlan id 進行單個vlan的查詢；

在CLI命令下創建的數據不能自行保存，當遇到設備突然掉電情況會造成數據的丟失，所以我們需要對創建的命令進行保存：admin software-mngt shub database save以保證數據的永久生效，CLI命令沒有默認的結束標志，輸入命令后回車即可運行；

退出時可先輸入exit all退出編輯狀態，最后輸入logout自動結束退出登錄。

以下為具體16160E-A型號ONU的數據配置方法，可參考

CIGonu的配置規則大致相同，具體命令有些許差別

2.1、ONU端口配置：

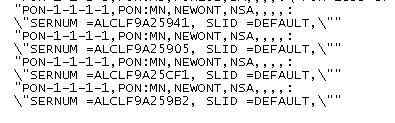

無論用什么方式登陸OLT后首先進入TL1命令界面下，輸入”RTRV-ALM-ALL;”查看所有告警信息。如果ONU與OLT連接后會有ONU告警信息出現,如圖所示：

圖中顯示了第一塊LT板下第一個PON口有四個ONU告警信息，ONU序列號分別為”ALCLF9A25941″”ALCLF9A25905″”ALCLF9A25CF1″”ALCLF9A259B2″

復制第一個ONU序列號后使用命令”ENT-ONT::ONT-1-1-1-1-1::::SERNUM=ALCLF9A25941,SWVERPLND=3FE50782TWSX01:IS;”

例子中配置了序列號為ALCLF9A25941的ONU，軟件采用FE50782TWSX01。

注：在配置時需在ONT軟件名前加上3，根據實際使用ONT配置相應軟件

ONU標識：ONU-1-1-<LT slot>-<PON>-<ONU>

如”ENT-ONT::ONT-1-1-1-1-2:::::SERNUM=ALCLF9A25941,SWVERPLND=3FE50782TWSX01:IS;”

則代表第一塊LT板下第一個PON口下的第二臺ONU，以此類推。

如”ENT-ONT::ONT-1-1-1-2-2:::::SERNUM=ALCLF9A25905,SWVERPLND=3FE50782TWSX01:IS;”

則代表地二塊LT板卡下第二個PON口下的第二臺ONU，以此類推。

2.2、ONT軟件升級：

在配置完ONU端口后，設定的件可能會與ONU當前加載的軟件不同，此時會產生如下軟件不匹配的告警：

Planned software version does not match active software version

同時會產生如下表示正在重新下載新ONU軟件的告警：

ONT SWDL In Progress

當”ONT SWDL In Progress”告警消除時，即表示ONT軟件下載完畢，ONU會自動重啟來加載新軟件完成軟件升級

用以下命令來查看ONT狀態

> RTRV-ONT::ALL;

2.3、ONTCARD 配置 ：

使用命令”ENT-ONTCARD::ONTCARD-1-1-1-1-1-1:::10_100BASET::IS;”

創建第一個ONU的ONUCARD 為10_100BASET 模式。

網口的ONTCARD標識：ONTCARD-1-1-<LT slot>-<PON>-<ONT>-1

用以下命令來驗證配置

> RTRV-ONTCARD::ALL;

2.4、ONTENET網口配置：

ENT-ONTENET::ONTENET-1-1-1-1-1-1-1::::AUTODETECT=10_100_1000BASETAUTO,CVLANDEF=0,SESSPROFID=10,MAXMACNUM=50:IS;

創建ONU的網口，為 10/100M/1000M 自適應模式，綁定了 index 為 10 的 Session profile, 配置了限制該端口最大學習到的 MAC 地址數為 50

繼續執行命令：

ENT-ONTENET::ONTENET-1-1-1-1-1-1-2::::AUTODETECT=10_100_1000BASETAUTO,CVLANDEF=0,SESSPROFID=10,MAXMACNUM=50:IS;

再創建一個ENET網口的數據。

只有經過以上兩條命令后才算完成一個ENET網口配置，每個ONT下2個ONTENET

下面命令配置了第二塊板卡第二個PON口下的第二個ONU的ONTENET網口配置

ENT-ONTENET::ONTENET-1-1-2-2-2-1-1::::AUTODETECT=10_100_1000BASETAUTO,CVLANDEF=0,SESSPROFID=10,MAXMACNUM=50:IS;

ENT-ONTENET::ONTENET-1-1-2-2-2-1-2::::AUTODETECT=10_100_1000BASETAUTO,CVLANDEF=0,SESSPROFID=10,MAXMACNUM=50:IS;

ONTENET標識：ONTENET-1-1-<LT slot>-<PON>-<ONT>-1-<ONTENET>

2.5、上網業務配置：

ENT-SERVICE-HSI::HSI-1-1-1-1-1-1-2-1::::BWPROFUPID=21,BWPROFDNID=20,PQPROFID=20,SVLAN=2472,ETHERTYPE=UNUSED,UNISIDEVLAN=520,NETWORKSIDEVLAN=521:IS;

ENT-SERVICE-HSI::HSI-1-1-1-2-2-1-2-1::::BWPROFUPID=21,BWPROFDNID=20,PQPROFID=20,SVLAN=2473,ETHERTYPE=UNUSED,UNISIDEVLAN=520,NETWORKSIDEVLAN=521:IS;

例子創建了上網業務的BW profile與 PQ profile ，SVLAN ，EVLAN等

SVLAN=2472為上網的S-vlan，UNISIDEVLAN=520為上網的RG vlan，NETWORKSIDEVLAN=521為上網的內層VLAN

注：

1）第一個PON口的S-VLAN為2472，第二個PON口的S-VLAN為2473，依次類推；

2）同一個PON口下的不同ONT，NETWORKSIDEVLAN依次從521到552。

3）不同PON間ONT的RG VLAN相同，UNISIDEVLAN=520

2.6、VOIP語音業務配置

ENT-SERVICE-HSI::HSI-1-1-1-1-1-1-2-2::::BWPROFUPID=31,BWPROFDNID=30,PQPROFID=30,SVLAN=2400,ETHERTYPE=UNUSED,UNISIDEVLAN=50,NETWORKSIDEVLAN=51:IS;

ENT-SERVICE-HSI::HSI-1-1-1-2-1-1-2-2::::BWPROFUPID=31,BWPROFDNID=30,PQPROFID=30,SVLAN=2400,ETHERTYPE=UNUSED,UNISIDEVLAN=50,NETWORKSIDEVLAN=51:IS;

例子中創建了語音業務的BW profile與 PQ profile，SVLAN，EVLAN等

SVLAN=2400 為VOIP的S-VLAN，UNISIDEVLAN=50 為VOIP的 RG VLAN，

NETWORKSIDEVLAN=51 為VOIP的內層VLAN

注：

1）所有PON口的S-VLAN均為2400；

2）同一個PON口下的不同ONT，NETWORKSIDEVLAN依次從51到82；

3）不同PON間ONT的RG VLAN相同，UNISIDEVLAN=50 。

2.7、IPTV業務配置：

ENT-SERVICE-HSI::HSI-1-1-1-1-1-1-1-2::::BWPROFUPID=41,BWPROFDNID=40,PQPROFID=40,SVLAN=2448,ETHERTYPE=UNUSED,UNISIDEVLAN=300,NETWORKSIDEVLAN=301:IS;

ENT-SERVICE-HSI::HSI-1-1-1-2-1-1-1-2::::BWPROFUPID=41,BWPROFDNID=40,PQPROFID=40,SVLAN=2448,ETHERTYPE=UNUSED,UNISIDEVLAN=300,NETWORKSIDEVLAN=301:IS;

例子中創建了語音業務的BW profile與 PQ profile，SVLAN，EVLAN等

SVLAN=2448 為IPTV的S-VLAN，UNISIDEVLAN=300 為IPTV的 RG VLAN，

NETWORKSIDEVLAN=301 為IPTV的內層VLAN

注：

1）所有PON口的S-VLAN均為2448；

2）同一個PON口下的不同ONT，NETWORKSIDEVLAN依次從301到332；

3）不同PON間ONT的CVLAN相同，UNISIDEVLAN=300。

2.8、ONU管理配置：

第一個LT板卡下的第一個PON口下的第一個ONU

ENT-SERVICE-HSI::HSI-1-1-1-1-1-1-1-1::::BWPROFUPID=13,BWPROFDNID=13,PQPROFID=13,SVLAN=4067,ETHERTYPE=UNUSED,UNISIDEVLAN=4067,NETWORKSIDEVLAN=4067:IS;

第二個LT板卡下的第二個PON口下的第二個ONU

ENT-SERVICE-HSI::HSI-1-1-2-2-2-1-1-1::::BWPROFUPID=13,BWPROFDNID=13,PQPROFID=13,SVLAN=4067,ETHERTYPE=UNUSED,UNISIDEVLAN=4067,NETWORKSIDEVLAN=4067:IS;

注：ONU管理的所有VLAN均為4067

2.9、配置管理地址的靜態IP（ONU的OAM 通過G0口連通）

第一個ONT：

ENT-PONARPENT::PONVLAN-4067:::172.27.42.2,BRGPORT-1-1-1-1-1-1-1:CVLAN=0;

第二個ONT：

ENT-PONARPENT::PONVLAN-4067:::172.27.42.3,BRGPORT-1-1-1-1-2-1-1:CVLAN=0;

注：4067為ONU的管理VLAN，172.27.42.2/3 為ONU的管理IP。

注解：以上-1-1-1-1-1-1-1-1 為：

-<機架>-<機框>-<LT slot>-<PON>-<ONT>-<ONTCARD>-<ONTENET>-<ONT業務>

其中機架、機框暫時不會改變，ONTCARD目前只有”1″，ONTENET為”1″和”2″。ONU管理的 ONTENET為”1″ONU業務為”1″，上網業務的ONTENET為”2″ONU業務為”1″，VOIP語音的ONTENET為”2″ONU業務為”2″，IPTV的ONTENET為”1″ONU業務為”2″。
