CDC對象提供處理顯示器或打印機等設備上下文的成員函數，以及處理與窗口客戶區對應的顯示上下文的成員。另外還為繪制文本、處理字體，使用打印機跳轉，滾動和播放元文件提供成員函數。

它還為獲取和設置繪圖屬性、映射，處理視點、窗口擴展、轉換坐標，處理區域、剪貼、繪制直線及繪制簡單橢圓和多邊形等形狀提供了成員函數。

可以通過CDC對象的成員函數進行所有的繪圖。

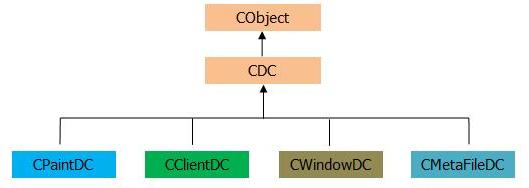

其對象層次結構如下：

專門用于在應用程序窗口客戶區繪圖的CPaintDC，是所有CDC子類中最常用的一個類。為了防止程序設計人員誤把繪圖代碼寫到其他位置，MFC規定，CPaintDC對象只在CView類的OnDraw( )函數中有效。并且為了方便和引起程序員注意，MFC AppWizard在自動為用戶生成的CVeiw派生類代碼中就生成了如下框架代碼：

OnDraw(CDC *Pdc)

{……..}

其中，函數的參數pDC就是指向CPaintDC對象的指針。

系統每次創建應用程序窗口及窗口需要刷新時就會產生WM_PAINT消息，系統接收到這個消息就會自動調用OnDraw( )函數。應用程序也可以調用相關函數來激活OnDraw( )，所以程序中所有對窗口客戶區進行繪圖的代碼都應該寫在這個函數中。

CDC類有很多成員函數，包括繪制點、直線、矩形、橢圓、多邊形、文本以及位圖等的成員函數。

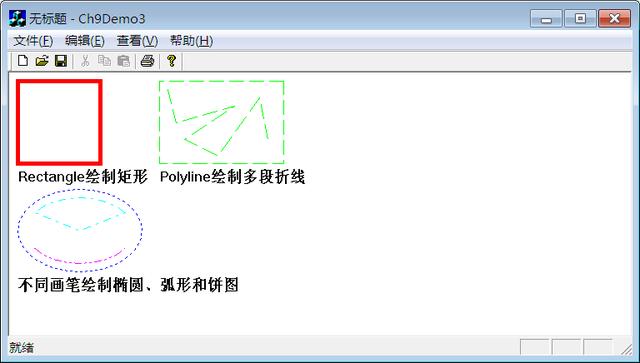

以下是一個小實例：

// Ch9Demo3View.cpp

void CCh9Demo3View::OnDraw(CDC* pDC)

{

CCh9Demo3Doc* pDoc = GetDocument();

ASSERT_VALID(pDoc);

// TODO: add draw code for native data here

CPen pen[5];

//創建實線畫筆

pen[0].CreatePen(PS_SOLID, 5, RGB(255, 0, 0));

//創建虛線畫筆

pen[1].CreatePen(PS_DASH, 1, RGB(0, 255, 0));

//創建點線畫筆

pen[2].CreatePen(PS_DOT, 1, RGB(0, 0, 255));

//創建點劃線畫筆

pen[3].CreatePen(PS_DASHDOT, 1, RGB(0, 255, 255));

// 創建雙點劃線畫筆

pen[4].CreatePen(PS_DASHDOTDOT, 1, RGB(255, 0, 255));

// 保存指向設備上下文原有畫筆的指針

CPen *pOldPen;

//以實線畫筆繪制矩形

pOldPen=pDC->SelectObject(&pen[0]);

pDC->Rectangle(10, 10, 110, 110);

pDC->TextOut(10, 115, “Rectangle繪制矩形”);

//使用虛線畫筆和函數Polyline輸出多段折線

pDC->SelectObject(&pen[1]);//載入畫筆

pDC->Rectangle(180, 10, 330, 110);//繪制矩形

CPoint pts[]={CPoint(190, 20), CPoint(200, 60), CPoint(270, 40), CPoint(210, 80),

CPoint(250, 100), CPoint(300, 30), CPoint(310, 80)};

pDC->Polyline(pts, 7);//繪制多端折線

pDC->TextOut(180, 115, “Polyline繪制多段折線”);

// 使用Pie和Arc輸出餅圖和弧形

pDC->SelectObject(&pen[2]);//載入點線畫筆

pDC->Ellipse(10, 140, 160, 240);

pDC->SelectObject(&pen[3]);//載入點劃線畫筆

pDC->Pie(20, 150, 150, 230, 160, 160, 10, 160);

pDC->SelectObject(&pen[4]);//載入雙點劃線畫筆

pDC->Arc(20, 150, 150, 230, 10, 220, 160, 220);

pDC->TextOut(10, 245, “不同畫筆繪制橢圓、弧形和餅圖”);

//恢復設備上下文的原有畫筆

pDC->SelectObject(pOldPen);

//刪除所創建的畫筆資源

for (int i=0; i<5; i )

pen[i].DeleteObject();

}

繪制弧形需要4個坐標點，函數原型如下：

Arc(int x1,int x2, int x3, int x4, int x5, int x6, int x7, int x8)

4個坐標點如下圖所示：

Pie()函數的參數與上述Arc()函數相同。
