一、項目建設背景

隨著計算機技術的發展，信息化社會的建設，各地政府、企業、社會服務行業對圖像、文字、聲音語言信息的交流已提高到了一個新水平階段。過去，單一的會議交流方式已無法適應信息技術的發展，今天，我們需要在會議過程中進行更多的信息了解（本地或遠程的圖像、文字、活動視頻及相關聲音、語言等），需要在會議過程中交流更多的意見（本地或遠端的多方發言、討論等），需要在會議過程中調動更多的交流手段并且采用高效、便捷、低成本的會議方式。智能化數字音視頻會議系統，將傳統音頻、視頻、計算機技術、自動化控制技術等信息手段融為一體，為應對現階段信息技術發展需求而服務的新一代智能化會議系統。

會議室有 3d 的插圖。

本著從滿足業主需求的角度出發，在嚴格遵循“投資合理、統一規劃、立足現狀、適度超前”的設計思想指導下，我們將立足于建設高度集成化的會議系統，以我們公司多年積累的會議系統工程經驗和業界出眾的產品，為用戶提供一個先進的、合理的、高性價比的、完整全面的總體解決方案，力求使系統既能滿足用戶目前的應用需求，又考慮到今后技術的發展趨勢，以使蘇仙區行政中心多媒體會議系統功能迅速適應和領導未來的變化。

1、先進性與適用性

采用目前最先進的軟、硬件及網絡技術，出錯率低，兼容性強，升級容易，采用模塊式結構，擴容方便，沒有重復建設投資，系統的技術性能和質量指標應達到國際領先水平；同時，系統的安裝調試、軟件編程和操作使用又應簡便易行，容易掌握，適合中國國情和本項目的特點。系統集國際上眾多先進技術于一身，體現了當前計算機控制技術與圖形、視頻技術的最新發展水平，適應時代發展的要求。同時系統是面向各種管理層次使用的系統，其功能的配置以能給用戶提供舒適、安全、方便、快捷為準則，其操作應簡便易學。

2、經濟性與實用性

管理員能對系統熟練使用，能利用系統實時掌握會議進程，充分考慮用戶實際需要和信息技術發展趨勢，根據用戶現場環境，設計選用功能和適合現場情況、符合用戶要求的系統配置方案，通過嚴密、有機的組合，實現最佳的性能價格比，以便節約工程投資，同時保證系統功能實施的需求，經濟實用。

3、可靠性與安全性

硬件選用先進、成熟、可靠的產品，是已在類似工程中使用過許多的，證明能適應室外環境的硬件，軟件均是良好的中文界面，系統的設計應具有較高的可靠性，在系統故障或事故造成中斷后，能確保數據的準確性、完整性和一致性，并具備迅速恢復的功能，同時系統具有一整套完成的系統管理策略，可以保證系統的運行安全。

4、開放性

以現有成熟的產品為對象設計，同時還考慮到周邊信息通信環境的現狀和技術的發展趨勢，可與會務管理系統實現聯動。

5、可擴充性

系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。通過部件化、模塊化和層次化的系統規劃設計，為正常使用和故障檢測帶來極大的方便。

6、追求最優化的系統設備配置

在滿足業主對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

7、保留足夠的擴展容量

該項目設備的控制容量上保留一定的余地，以便在系統中改造新的控制點；系統中還保留與其他系統連接的接口；也盡量考慮未來科學的發展和新技術的應用。

二、設計原則

1) 可靠性：系統運行要建立在堅實的軟件、硬件基礎上，這是系統穩定可靠運行的前提。在此基礎上，會議室系統管理軟件與操作系統及其他應用軟件應有比較明確的接口規范。應用系統要經過反復測試，有較強的容錯能力，確保可靠運行；

2) 實用性：軟件開發要依據會議室的具體工作需要，符合會議室的工作流程；

3) 先進性：系統開發的起點要高，采用的軟件平臺要盡可能是目前行業內公認較先進的技術平臺。在此基礎上，采用先進的模塊化程序設計和先進的設計思想，最終使系統在技術上達到國內領先水平；

4) 可擴展性：系統建設是一個逐步發展的進程，要求系統能夠隨著各種先進技術的出現，有足夠的擴展升級的余地；系統設計中考慮到今后技術的發展和使用的需要，具有更新、擴充和升級的可能。并根據今后該項目工程的實際要求擴展系統功能，同時，本方案在設計中留有冗余，以滿足今后的發展要求。通過部件化、模塊化和層次化的系統規劃設計，為正常使用和故障檢測帶來極大的方便。

5) 追求最優化的系統設備配置：在滿足業主對功能、質量、性能、價格和服務等各方面要求的前提下，追求最優化的系統設備配置，以盡量降低系統造價。

2.1、相關技術標準及依據

《廳堂擴聲系統聲學特性指標》GYJ25-86；

《廳堂擴聲特性測量方法》GB/T4959-95；

《擴聲系統聲學特性指標與測量方法》WH01-93；

《聲系統設備互連的優選配接值》GB/ T14197-93；

《電氣裝置安裝工程施工及驗收規范》GBJ 232-92；

《擴聲譯音系統安裝工程施工及驗收規范》(GY5055-1995廣電部標)；

《建筑安裝工程質量檢驗評定統一標準》GBJ300-8；

《民用建筑隔聲設計規范》GBJ118-88；

《會議系統及其音頻性能要求》GB/T15381-94

《民用建筑電氣設計規范》JGJ/T16-96；

《廳堂混響時間測量規范》GBJ76-84；

《劇院建筑設計規范》GYJ57-2000；

《建筑與建筑群綜合布線工程設計規范》GB/T50311-2000；

《建筑與建筑群綜合布線工程驗收規范》GB/T50312-2000；

《智能建筑設計標準》GB/T50314-2000；

《中華人民共和國公共安全行業標準》GA/T75-94；

《電氣線路和電氣設備安裝》94D801；

《客觀評價廳堂語言可懂度的RASTI法》GB/T14476-93；

三、設計對象

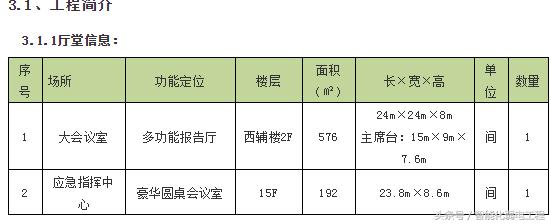

3.1、工程簡介

四 大會議室

4.1專業會議擴聲系統

4.1.1電聲設備的組成

音頻環境的建立離不開電聲設備，它由以下四個部分組成：

聲源設備——指拾音設備、影音信號播放設備如：拾音話筒、CD、MD、DAT、DVD等設備。

調控設備——指對聲源設備送出的音頻信號等多路的音頻信號進行前級的放大和混音輸出、音頻信號處理的設備，如：調音臺、均衡器、反饋抑制器等設備；

放大設備——指對經過調控設備混音輸出、信號處理后的信號進行后級功率放大設備。

重放設備——指將經過后級功率放大器放大的音頻信號進行電—聲轉換并釋放表現出來人耳可懂的聲頻信號的設備。

4.1.2擴聲部分系統

本多媒體會議系統，可以進行多種信號源的交流，如攝像球、手提電腦、DVD播放機等音視頻同步信號都可以通過矩陣切換系統來完成視聽同步控制，像中型的會議廳、指揮中心等音頻環境都可以在此基礎上隨實際環境的不同進行增減擴充。

（1）設計標準：

根據國家廳堂擴聲系統設計的聲學特性指標標準，在空場穩態準峰值狀態下的最大聲壓級a.語言擴聲系統一級標準要≥90dB，b.語言和音樂擴聲系統一級標準要達≥95dB； c.聲場不均勻度要做到1.0kHz和4.0kHz時測量≤8dB；d.傳聲增益在0.125~4.0 kHz的平均值要≥-8dB；以上為國家標準我們的音頻擴聲系統一定要達到和超過國家規定的標準，以體現系統的優異性能。會議室擴聲系統的音響效果應能符合以上GYJ125廳堂擴聲系統設計的聲學特性指標中的語言擴聲一級標準演講時應能達到語言清晰、無失真、聲壓余量充分、聲場分布均勻、無聲反饋嘯叫，聲像定位正確。建筑聲學上的缺陷，我們要能通過電聲的方式予以補償，因此擴聲設備的質量必需是高質量的。

根據廳堂擴聲系統設計的聲學特性指標，在空場穩態準峰值狀態下的最大聲壓級a.室內語言擴聲系統一級標準要達90dB，b.室內語言和音樂擴聲系統一級標準要達95dB；我們的系統按照a標準來進行設計。

擴聲系統的主要目的是清楚地傳送會議時的語言信息，兼顧多媒體播放的高質量音樂擴聲。開會時，要求將清晰可懂的語音內容傳輸給聽者。在這場合聲音的清晰可懂遠比音質更重要，因此在系統設計方面我們將解決語言清晰度和可懂度作為語言擴聲的首要原則。整個系統追求頻域寬、頻響特性平直、失真小。

會議室的容積、混響時間決定于建筑結構以及所采用的裝潢材料。適當減少原建筑的混響時間，提高信噪比，減少聲反射現象，校正長時間、長延遲和高聲壓級的特定反射聲。根據會議室的容積，我們估計總的混響時間最好控制在0.7～0.8s范圍內。而其他工作需由擴聲系統來完成。

（2）聲場組建：

因為大多數現代擴聲設備已能覆蓋對語言可懂度起關鍵作用的頻域。我們選用揚聲器時，首先要考慮揚聲器的頻響范圍。一般而言，人聲基音音域為160Hz-350Hz，諧波范圍為160Hz-4KHz，其中315 Hz-3KHz頻段為人耳比較敏感區域。我們所選擇揚聲器系統的頻響范圍應涵蓋上述頻段。

針對會議室場所實際使用功能，即要有自己的特色，又要符合科學規律和先進的系統設計思想，按照音響為主、建聲為輔的原則，電聲系統設計要與建筑聲學設計緊密配合，使電聲與建聲完美結合，保證聲音良好還原和再現，滿足實際使用需要。會議室的音響系統設計思想、手段和方法要具有先進性和實用性；設備要采用技術含量高、能夠體現當前最新科技水平的產品。

（3）音響設備選型要求：

將聲音高保真地、良好的再現是電聲系統的最終目的，揚聲器和音箱擔當的就是這個角色，它將聲音信號轉換成聲波，并將聲波輻射出去。音箱和揚聲器從表面上看貌似簡單，但提高其轉換效率，改善其再現音質以及加強其聲波輻射能力確是一件十分不容易的事情。可以這樣說，音箱和揚聲器是電聲系統中最薄弱的一個環節，音箱的聲學特性在很大程度上決定了再現聲音的質量。正是由于音箱尚存大量的待解決的問題，存在較大技術改進的空間，所以新技術在揚聲器和音箱方面的應用，對于提高保真度、減少聲環境對再現聲音的影響和遠距離輻射方面會起到顯著效果。

（4）解決方案

為了能夠保證語言擴聲的原汁原味，突出演藝擴聲的藝術效果，對每一個音箱的位置都有非常嚴格的要求，不能雜亂地擺放，也絕對不能按照一般的方法來擺放音箱，其實有一個非常簡單的法則，那是高音音箱擺在高處，低音音箱擺在低處。前方音箱以一字型排開的方式面對聆聽者擺放，左右分別放置一個音箱。前置左右兩音箱之間的距離與聽者的位置有關，在正常的觀看位置上，音箱與聽者的角度為45度。 低音音箱擺放的地點越結實越好，這樣可以減小共振帶來的負面影響，能夠獲得較好的效果。

4.2數字會議系統

一個會議室，對外代表著每一個企業或單位的形象，好的會議室有助于增強企業的美譽度和信任感；對內則承擔著企業或單位的日常任務傳達、思想貫徹的作用。會議室跟辦公室一樣，使用頻率越來越高，在我們日常生活中扮演著至關重要的角色。

不過，隨著時間的推移，經濟的發展，人類逐步研制出了一套單電纜連接的專業音頻會議系統，所有話筒之間都用專用線串聯起來，最后到會議主機，像手拉手，故名“手拉手會議討論系統”，這種會議系統的好處在于用來進行中大型團體會議交流時：不會因為會議發言者眾多而顯得混亂。

手拉手會議討論系統中，會議主持人配備的是享有優先權的“主席單元”，隨時可關閉其他“代表單元”的傳聲器，以控制會議程序，其突出的優點是：即使會議室的建聲條件較差，與會者仍能聽清面前揚聲器發出的直達聲。

手拉手會議討論系統一般含有如下幾個設備：

主席發言機：具有優先發言權、控制發言權、系統設置權；每個系統設置一個主席機；

代表發言機：具有申請發言、發言排隊、聽取發言功能；每個系統可設置多個發言代表機；

會議主機：接受主席機的指令，對代表機進行控制；

4.3高清自動攝像跟蹤系統

自動攝像跟蹤系統可為會議提供高質量的現場視頻圖像信號資源。它能通過數字發言系統激活（也能配合控制鍵盤使用），在無人操作的情況下準確、快速地對發言人進行特寫。其采集到的信號可輸出給大屏幕背投影系統及遠程視頻會議系統。

攝像跟蹤系統與數字會議系統配合使用，通過會務管理軟件對會議主機編程，可實現當與會代表開啟話筒時，攝像機會自動調整到發言者所在的位置，連接視頻顯示設備可將攝像機所攝制到的圖象實時顯示出來。會議攝像控制系統能自動控制高速球跟蹤會議發言者，實現自動跟蹤和錄制。

在此多功能廳配備兩個高清攝像機，用于會議室攝像使用。一個位于主席臺一側，設備間旁，用于拍攝臺下觀眾區；一個位于多功能廳中央位置，吸頂安裝攝像球，用于拍攝主席臺使用。攝像球配備發言自動跟蹤功能，當發言人使用話筒發言時，攝像球自動調整鏡頭對其攝像。

4.4高清圖像顯示系統

無論非正式的小會還是成百上千代表的多語種國際會議，傳遞和交換資料都是非常重要的功能，也經常會使用到投影系統進行演示，甚至是進行影象、動畫的播放。適合系統的視覺輔助手段有很多，最基本的是投影幻燈；然后還有電視、監視器、投影電視等，它們可以播放預錄節目的錄像帶和直接來自攝像機的圖像，但真正使會議的視覺手段產生革命性變化的是個人計算機顯示軟件、激光視盤、液晶投影設備、數字顯示技術等高新技術的應用，它們已經成為高效系統的不可缺少的組成部分。新技術產品的價格的快速下跌更促進了它們在各種規模的會議、廳堂系統中的使用。

視頻顯示系統主要是結合音響系統，以大屏幕顯示圖像和文字信息等內容，配以音頻擴聲以及聲像處理等方式，以滿足現代會議越來越高的視聽要求。要求視頻系統具有覆蓋全面、高亮度、高分辨率、畫面清晰、動態切換、容易控制、操作簡單等特點。

4.5網絡智能中控系統

集中控制系統建立一個可對所有系統設備進行集中操作、控制的網絡管理系統。簡化設備的操作，提高會議的效率。可以實現一些分散子系統無法實現或難以實現的功能。

電子AV系統除了發言、擴聲、信號源、信號處理、顯示設備，還包括強電設備，如：設備電源、燈光、電動幕、電動窗簾等等。如此龐大的設備群依靠控制人員手動操作是相當繁雜的，因此，采用集中控制以使會議更高效是整個系統先進性的又一標志。

本系統智能集中控制系統將完成以下功能:

提供控制音量的增加、減少及靜音等功能

提供控制RGB矩陣信號任意切換等功能

提供控制投影機的打開、關閉、切換視頻信號、VGA信號，RGB信號的等功能

提供控制電視/監視器開關及選臺等功能

提供控制電動幕的上升、暫停、下降等功能

提供控制窗簾的打開、暫停、關閉等功能

提供控制燈光的打開或關閉等功能

提供控制白熾燈光的調光控制并能預設場景、呼叫場景等功能

提供控制其它第三方照明燈光系統，實現開關控制、調光控制并能預設、呼叫場景模式等功能提供控制機柜設備所需電源供應，并能成之按要求順序開關，以保護設備等功能。

中控系統包括中央集控系統主機、無線觸摸屏、無線接收機、電源控制模塊等部分組成。中央集控主機可滿足最尖端、最復雜的商業和住宅設施對高端控制和自動化的要求；集成了數量最多的電子設備，如VCR 和DVD播放器、投影機、投影屏幕、照明設備、HVAC系統、安防攝像機以及其它設備；可通過擴展以太網控制接口實現計算機遠程控制；具有內嵌式紅外學習功能，用戶可以選用建立自有的紅外代碼數據庫或提供最新紅外代碼庫，實現一鍵發雙代碼等紅外邏輯控制。

4.6高清信號切換及矩陣子系統

信號分配及切換系統主要是方便視頻、音頻或其他信號的轉換、切換或分配。有了各種信號源，就形成了多個信號源，與多個顯示設備之間的矩陣式選擇關系。多路的電腦VGA信號、多路的視頻信號和投影機、顯示器之間，就形成了這樣的關系，那么這兩種設備之間，就必須有一種設備，它能夠擔負眾多的顯示信號源（輸入）和眾多的顯示設備（輸出）之間的任意組合（切換），它便是“信號切換矩陣”,相對于兩大類信號（電腦VGA信號、音視AV頻信號），矩陣也分為VGA或RGB矩陣，和AV矩陣兩種。前者覆轍處理電腦信號，后者則負責處理AV信號。

各類矩陣具備邏輯矩陣功能，切換輸出可任意選擇和搭配，可以方便與個人電腦，遙控系統各種遠端控制設備配合使用，選用RAX專業矩陣芯片，自帶緩沖，輸出信號穩定，圖像清晰度極高

在本系統中，在主席臺墻面及主席臺臺口處，安裝演出話筒音頻、視頻、VGA、電源信息點的專業組合接口，以保證會議室的靈活應用。產品具備精密的結構，易于隱蔽安裝在任何桌面、主席臺、講臺等各種固定安裝的建筑結構，方便美觀整體會議功能結構。

4.7主席臺燈光系統

主席臺燈光也叫“主席臺照明”，簡稱“燈光”。主席臺美術造型手段之一。運用主席臺燈光設備(如照明燈具、幻燈、控制系統等)和技術手段，隨著劇情的發展，以光色及其變化顯示環境、渲染氣氛、突出中心人物，創造主席臺空間感、時間感，塑造主席臺演出的外部形象，并提供必要的燈光效果(如風、雨、云、水、閃電)等。

主席臺燈光在現代主席臺演出中的作用:

①照明演出，使觀眾看清演員表演和景物形象；

②導引觀眾視線；

③塑造人物形象，烘托情感和展現主席臺幻覺；

④創造劇中需要的空間環境；

⑤渲染劇中氣氛;

⑥顯示時、空轉換，突出戲劇矛盾沖突和加強主席臺節奏，豐富藝術感染力。有時也配合主席臺特技。

在現代演出中，燈光的強度、色彩、照明區的分布，燈光的運動等都具有較大的可塑性與可控性。主席臺燈光的藝術效果是隨著演出的進展、主席臺氣氛的不斷變換而展現的。

主席臺燈具的種類劃分：

按所使用光源劃分：白熾燈、熒光燈、鹵鎢燈、霓虹燈、激光燈、金屬鹵化物燈等。

按控制方法來分：人工控制燈、機械控制燈、聲控燈、程控燈、電腦燈等。

按燈具輻射光線的軟硬劃分：聚光燈和泛光燈兩大類。

燈光處于從屬地位。實現可擴充性、可維護性，是燈光系統的最大追求。鑒于廳堂的燈光需求，本方案在設計時已為系統以后的升級管理預留了空間，并考慮到與用戶其他設備的共用性、兼容性。系統維護的是延長整個系統使用壽命的可靠性，在系統生命周期中占比例最大。對此，我們在方案中已充分體現了結構設計的合理性和規范性，所以對此設計整套系統時，盡可能做到系統維護可以在很短時間內完成。

綜上所述，本設計在充分考慮系統的可靠性、先進性、合理性和經濟性的前提下，配置的是一套控制靈活、操作方便、功能齊備的現代化、智能化的音響燈光系統。

4.8遠程視頻會議系統

視頻會議系統是通過網絡通信技術來實現的虛擬會議，是在地理上分散的用戶可以共聚一處，通過圖形、聲音等多種方式交流信息，支持人們遠距離進行實時信息交流與共享、開展協同工作的應用系統。視頻會議極大的方便了協作成員之間真實、直觀的交流，對于遠程教學和會議也有著舉足輕重的作用。 同傳統的現場會議相比，具有節省時間、縮短空間、提高效率等優點。利用視頻會議系統進行多異地會場的實時會議為有異地會議需求的人們節省了大量的旅行時間，同時也能節約大量的會議開支；會議的目的性同時也增加更多的時效性。視頻會議是現代計算機技術、通信技術和視頻技術完美結合的產物。
